設計沿垂直于壩軸線方向間隔均勻布設5條積水支溝，在壩基處平行壩軸線方向布設一條積水主溝，積水支溝將膜下積水匯集到積水主溝中，通過積水主溝將膜下積水排往集中出水口，在集中出水口用埋管從原老涵洞將積水排出"同時在垂直于壩軸線方向的積水溝頂部埋設排氣管，排出膜下產生的空氣，保證土工膜的穩定。
積水支溝斷面設計為30cm*30cm，溝壁鋪設土工布，土工布規格為400g/㎡，排水溝內填充碎石; 積水主溝斷面為30*40cm，采用混凝土澆筑，溝內填充碎石，將膜下積水匯集到集水坑處，通過排水管排出。集水坑采用混凝土澆筑，長0.5m、寬0.4m、深0.5m。

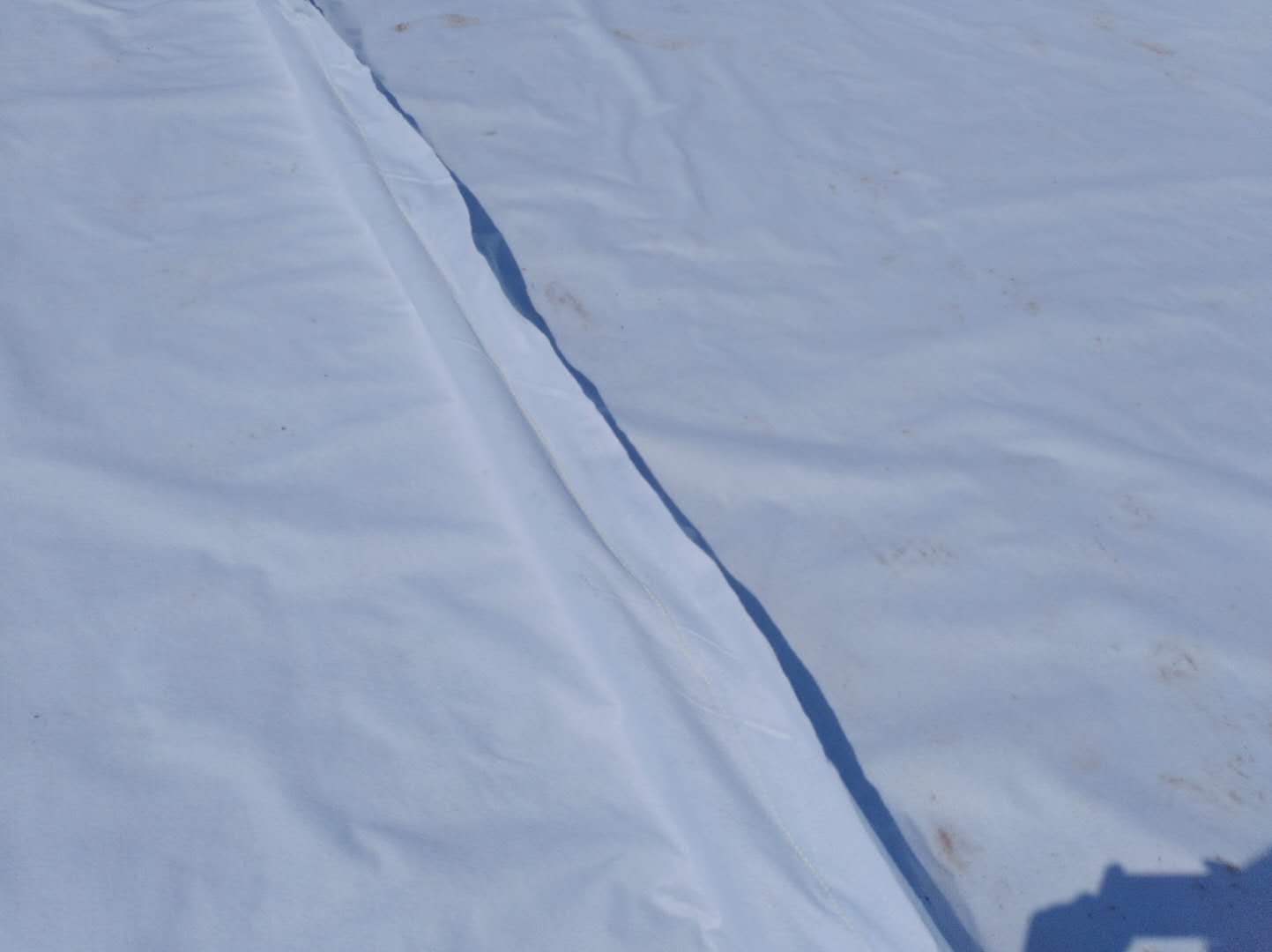

復合土工膜本身具有一定的排水、抗頂破、刺破功能，所以將壩坡開挖、平整、清除尖銳雜物以及夯實后即可直接鋪設復合土工膜。
